اصل کار

کل فرآیند، شامل بارگیری سبد در مخزن تمیز کننده، انتقال آن بین مخازن و تخلیه آن پس از تمیز کردن، به طور خودکار توسط یک ربات مانپولاتور تک بازویی تکمیل می‌شود. این سیستم دارای سه مخزن پردازش و یک ایستگاه بارگیری/تخلیه است که در مجموع چهار ایستگاه کاری را تشکیل می‌دهد. این عملیات کاملاً خودکار، راندمان تمیز کردن را بهبود می‌بخشد، نیروی کار دستی را کاهش می‌دهد و نتایج تمیز کردن ثابت را در طول فرآیند تضمین می‌کند.

پیکربندی مکانیزم انتقال

1. روش انتقال

کل فرآیند، شامل بارگیری سبد در مخزن تمیز کننده، انتقال آن بین مخازن و تخلیه آن پس از تمیز کردن، به طور خودکار توسط یک ربات مانپولاتور تک بازویی تکمیل می‌شود.

2. ایستگاه بارگیری و تخلیه
(الف) عملکرد
اپراتورها به صورت دستی سبد قطعه کار را روی سکوی بارگیری قرار می‌دهند، جایی که منتظر فرآیند تمیز کردن خودکار می‌ماند.

(ب) ساختار
ساختار فولاد ضد زنگ همراه با قاب آلیاژ آلومینیوم و سیستم تسمه نقاله.

(ج) سیستم محرکه
مجهز به موتور ترمز و سنسورهای فوتوالکتریک مادون قرمز برای کنترل هوشمند شروع/توقف و عملکرد پایدار.

3. سیستم نوسان
(الف) عملکرد
نوسان مکانیکی بالا و پایین در طول فرآیند تمیز کردن، نفوذ مایع را افزایش داده و عملکرد تمیز کردن را بهبود می‌بخشد.

(ب) پیکربندی
رانده شده توسط یک موتور و گیربکس با کارایی بالا.

(ج) مواد
قاب نوسان کاملاً از فولاد ضد زنگ برای دوام و مقاومت در برابر خوردگی ساخته شده است.

4. سیستم انتقال خودکار
(الف) عملکرد
ربات مانپولاتور به طور خودکار سبدها را بین ایستگاه‌های پردازش، از جمله بارگیری، تمیز کردن، شستشو، خشک کردن و تخلیه منتقل می‌کند.

(ب) مواد
ساخته شده از فولاد ضد زنگ، پلاستیک‌های مهندسی و سایر مواد مقاوم در برابر خوردگی.

(ج) ساختار مکانیکی
مکانیزم بالابر عمودی مانپولاتور تک بازویی توسط یک موتور ترمز با گیربکس و انتقال زنجیر فولاد ضد زنگ رانده می‌شود.
ریل‌های راهنما و بلوک‌های لغزنده حرکت عمودی صاف، پایدار و دقیق را تضمین می‌کنند.
مکانیزم انتقال افقی توسط یک موتور سروو با گیربکس، سیستم دنده شانه و پینیون، ریل‌های راهنما و بلوک‌های لغزنده رانده می‌شود.
چرخ‌های محرک لاستیکی سنگین، حرکت و موقعیت‌یابی قابل اعتماد را در طول فرآیند انتقال فراهم می‌کنند.

(د) سیستم کنترل
تمام پارامترهای حرکتی را می‌توان از طریق HMI (رابط کاربری انسانی) تنظیم کرد.
کابل‌های برق و خطوط سیگنال از طریق مسیرهای کابل محافظت شده هدایت می‌شوند تا از عملکرد ایمن و قابل اعتماد اطمینان حاصل شود.
اتوماسیون کنترل شده با PLC، موقعیت‌یابی دقیق و عملکرد پایدار را فراهم می‌کند.

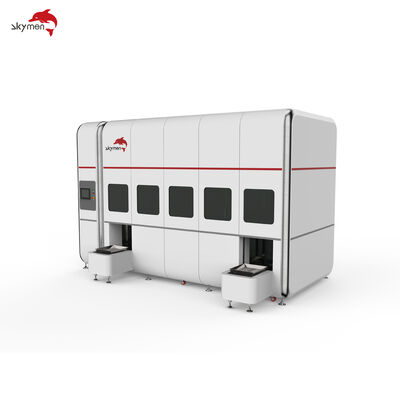

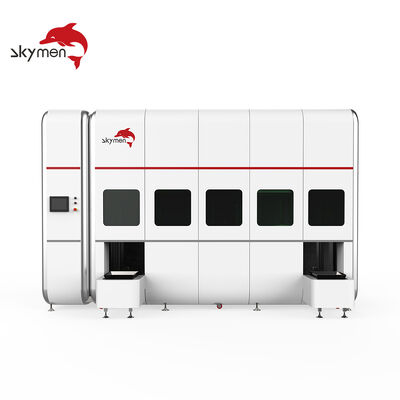

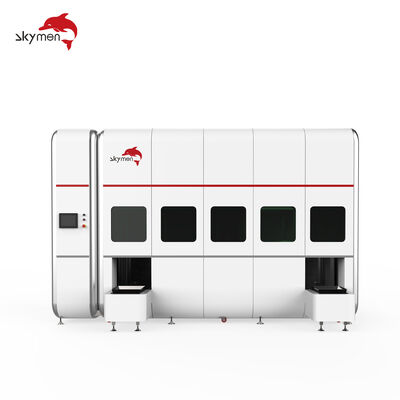

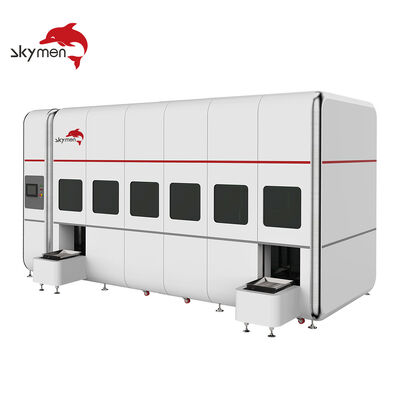

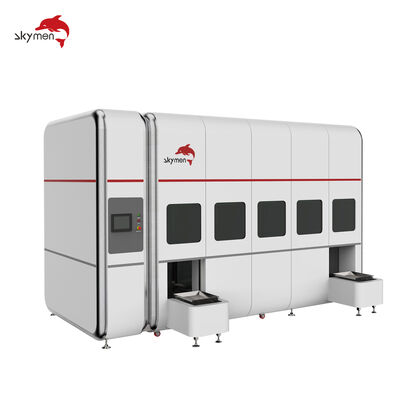

5. محفظه دستگاه (طراحی ضد گرد و غبار)
قاب محفظه تمیز کننده از پروفیل‌های آلومینیومی صنعتی 40×40 میلی متر و 40×80 میلی متر ساخته شده است.
پوشش خارجی از پانل‌های فولادی گالوانیزه الکتریکی با پوشش پودری 1.0 میلی متری ساخته شده است.
مجهز به درب‌های دسترسی اکریلیک شفاف برای مشاهده آسان فرآیند تمیز کردن.
طراحی کاملاً بسته، آلودگی گرد و غبار را به حداقل می‌رساند، ایمنی محل کار را بهبود می‌بخشد و ظاهر کلی تجهیزات را بهبود می‌بخشد.
